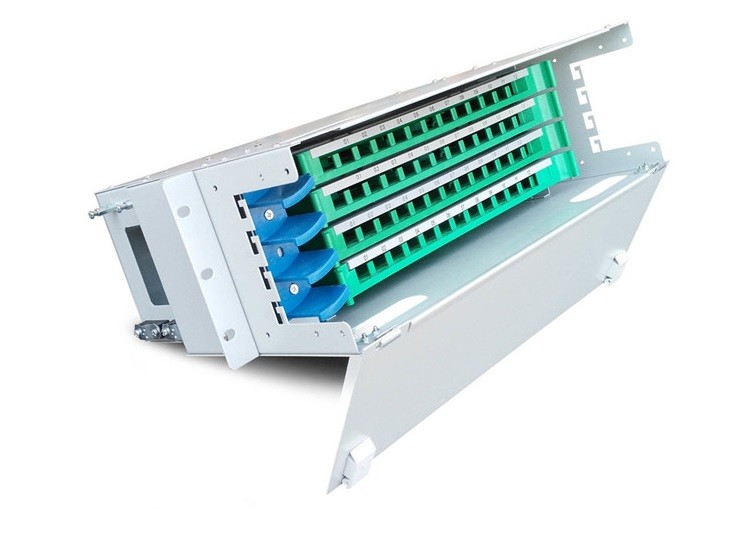

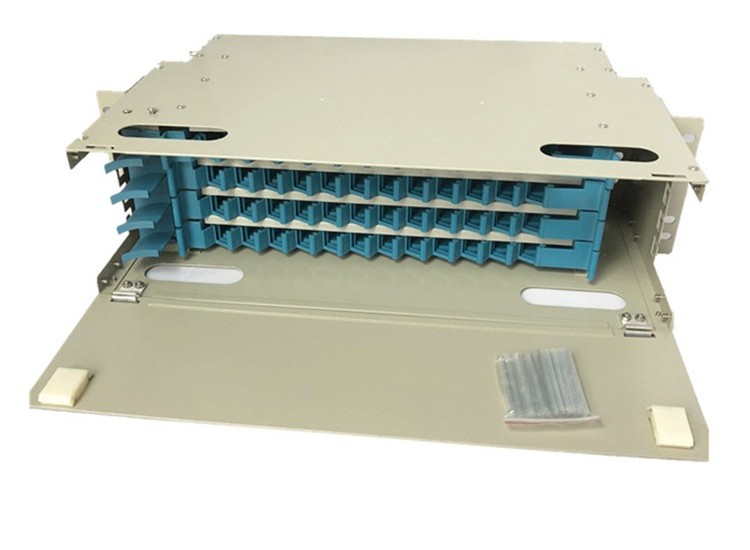

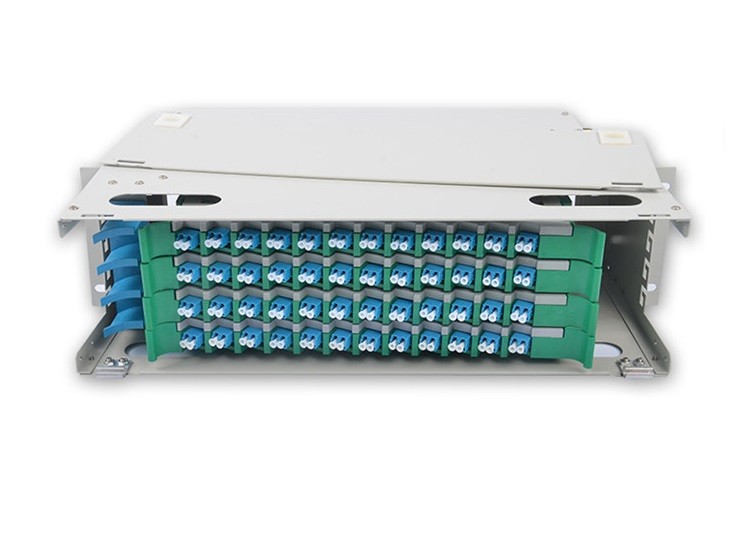

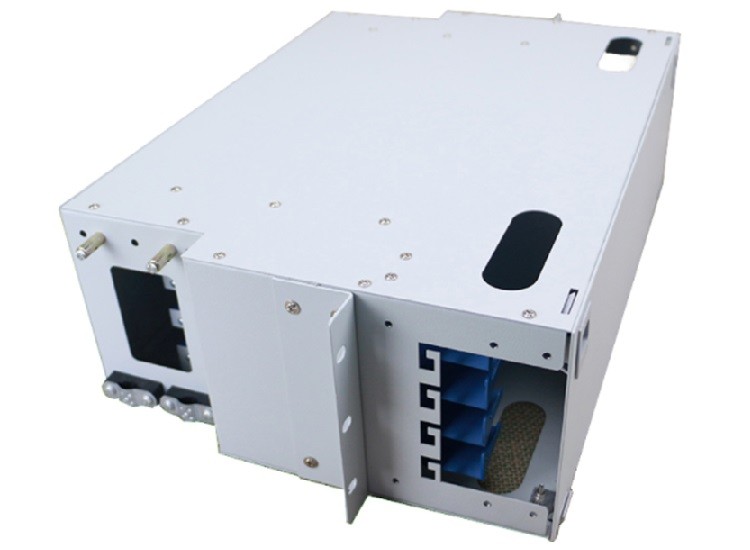

48Ports 96 εσωτερικός τοίχος μονάδων διανομής οπτικών ινών πυρήνων LC διπλός Singemode τοποθετούν
Προδιαγραφή:
| Υποστηρίζουμε την ικανότητα ινών | πυρήνες του 12/24/48/72/96/144 |
| Λιμένας ινών | FC, SC, ST ΚΑΙ LC |
| Αριθμός δίσκων ODF | 12 για 1, 24 για 2, 48 για 4, 72 για 6, 96 για 8, και 144 για 12 |
| Θερμοκρασία εργασίας | -10 °C ~ +40 °C |
| Θερμοκρασία αποθήκευσης | -25 ° Γ ~ +55 ° Γ |
| Σχετική υγρασία | ≤ 85% (+30 ° Γ) |
| Ατμοσφαιρική πίεση | 70Kpa~106Kpa |
| Ονομαστικό λειτουργούν μήκος κύματος | 850nm, 1310nm, 1550nm |
| Απώλεια εισαγωγής | ≤ 0.5dB |
| Επιστροφής απώλεια | PC ≥ 40dB, UPC ≥ 50dB, APC ≥ 60dB |
| Ηλεκτρική δύναμη | ≥3KV (συνεχές ρεύμα)/1min χωρίς διακοπή |
| Αντίσταση μόνωσης | ≥1000MΩ/500V (ΣΥΝΕΧΈΣ ΡΕΎΜΑ) |
| Ζωή | ≥1000 χρόνοι |
| Σειρά εφαρμογής | Μικρού και μεσαίου μεγέθους σύστημα καλωδίωσης για την ίνα στο κύτταρο, την ίνα στο κτήριο, το μακρινό γραφείο ενότητας και τον ασύρματο σταθμό βάσης |
Περιγραφή:
Ένα οπτικό πλαίσιο διανομής (ODF) είναι ένα πλαίσιο που χρησιμοποιείται για να παρέχει τις διασυνδέσεις καλωδίων μεταξύ των εγκαταστάσεων επικοινωνίας, οι οποίες μπορούν να ενσωματώσουν να συνδέσουν ινών, τη λήξη ινών, τους οπτικών ινών προσαρμοστές & τους συνδετήρες και τις συνδέσεις καλωδίων μαζί σε μια ενιαία μονάδα. Μπορεί επίσης να λειτουργήσει ως προστατευτική συσκευή για να προστατεύσει τις οπτικών ινών συνδέσεις από τη ζημία.
Χαρακτηριστικά γνωρίσματα:
1. Πλήρως μορφωματικό σχέδιο και πλήρης μετωπική λειτουργία
2. Σώμα φύλλων χάλυβα κρύου κυλίσματος, το οποίο είναι καλλιτεχνικό και ανθεκτικό
3. Ενσωματώστε να συνδέσει και να συνδέσει με καλώδιο μαζί, μεγιστοποιώντας την υψηλή πυκνότητα
4. Εγκατεστημένος στο τυποποιημένο ράφι 19 ίντσας
5. Κατάλληλος για τα οπτικών ινών καλώδια κορδελλών και μη-κορδελλών
6. Το καθολικό Sc, FC, το ST και LC προσαρμοστών μπορούν να εγκατασταθούν
7. Τα σκοινιά και τα δύο καλωδίων και μπαλωμάτων ινών έχουν το διάστημα αποθήκευσης περισσότερο από 2m
8. Με cold-roll το κιβώτιο χάλυβα, συνδετικός τη μονάδα, τη μονάδα διανομής και την επιτροπή
9. Διάφορο πιάτο επιτροπής για να εγκαταστήσει τη διαφορετική διεπαφή προσαρμοστών
10. Κατάλληλος για τα ενιαία καλώδια ινών και ινών κορδελλών & δεσμών
11. Το ειδικό σχέδιο εξασφαλίζει τα υπερβολικές σκοινιά και τις πλεξίδες ινών στην καλή διαταγή
12. Κανένα διάστημα και εύκολος για τη διαχείριση και τη λειτουργία
Εφαρμογή:
1. Τηλεπικοινωνίες
2. CATV
3. ΤΟΠΙΚΌ LAN & ΩΧΡΌΣ
4. Δίκτυο
5. Ευρεία ζώνη
Η διαδικασία εγκαταστάσεων του κιβωτίου
Α. ανοίξτε την μπροστινή κάλυψη του κιβωτίου ή η κορυφή (εάν είναι απαραίτητο), παίρνει κάτω από το δίσκο συναρμογών ινών αφήστε στις ίνες
από την είσοδο ινών και τους καθορίστε στο κιβώτιο οι συσκευές για τη σταθεροποίηση είναι οι ακόλουθες: διευθετήσιμο collet, ανοξείδωτα το δαχτυλίδι καλωδίων ινών & το νάυλον δένουν
Β. Η σταθεροποίηση του πυρήνα χάλυβα (εάν είναι απαραίτητο): περάστε κλωστή στον πυρήνα χάλυβα μέσω της σταθερής συσκευής (προαιρετικής) και τη βίδα κάτω από το μπουλόνι
Γ. η άδεια για 500mm800mm που οι μακριές εφεδρικές ίνες από το ξεφλουδισμένο σημείο του καλωδίου ινών στην είσοδο του δίσκου συναρμογών, την καλύπτουν με τον πλαστικό προστατευτικό σωλήνα, την καθορίζει με τον πλαστικό δεσμό στις τρύπες τύπων Τ ίνες συναρμογών όπως
συνηθισμένος
Δ. αποθηκεύστε τις εφεδρικές ίνες και οι πλεξίδες, συνδέουν τους προσαρμοστές στις αυλακώσεις στο δίσκο ή το πρώτο βούλωμα στους προσαρμοστές και αποθηκεύει έπειτα τις εφεδρικές ίνες, παρακαλώ δώστε προσοχή στην κατεύθυνση του κουλουριάσματος των ινών
Ε. καλύψτε το δίσκο συναρμογών, ωθήστε στο δίσκο συναρμογών ή τον καθορίστε με την αυλάκωση στην άκρη του κιβωτίου
Φ. εγκαταστήστε το κιβώτιο μέσα» τυποποιημένος να τοποθετήσει σε 19 εξοπλισμός.
Γ. συνδέστε το σκοινί μπαλωμάτων ως συνήθως.
