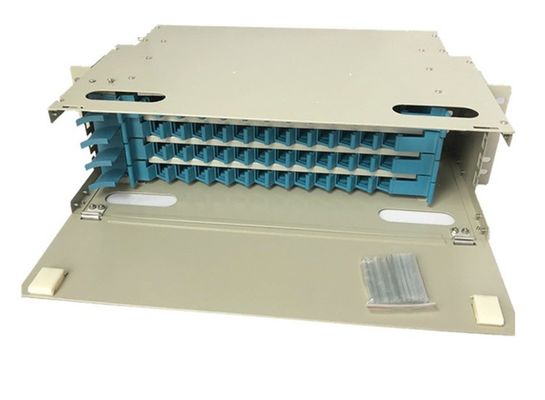

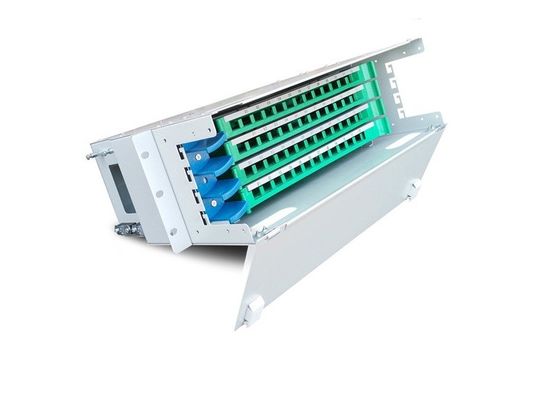

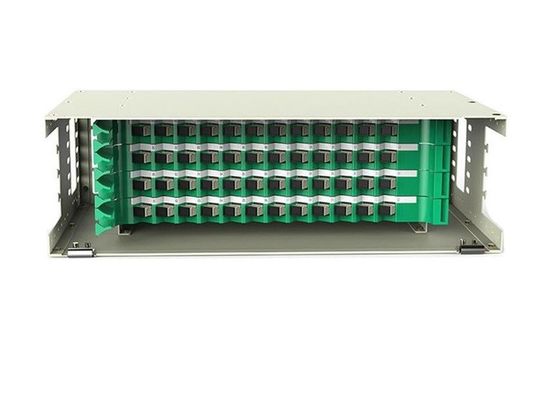

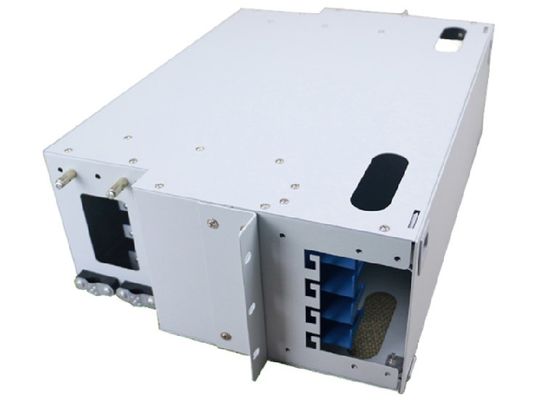

ODF 48 λιμένων Sc πολλαπλού τρόπου ράφι επιτροπής μπαλωμάτων μονάδων πλαισίων διανομής 48 πυρήνων οπτικό τοποθετεί
Προδιαγραφή:
| Λειτουργούσα θερμοκρασία | -5°C +40°C |
| Σχετική υγρασία | ≤90% (όταν είναι η θερμοκρασία κάτω από 30°C) |
| Πίεση ατμόσφαιρας | 70Kpa – 106Kpa |
| Θερμοκρασία αποθήκευσης | -40°C - +70°C |
| Απώλεια εισαγωγής | ≤0.20dB |
| Επιστροφής απώλεια | PC≥45dB, UPC≥50dB, APC≥60dB |
| Διάρκεια | >1000times |
| Αντίσταση μόνωσης | ≥1000 MΩ 500V |
| Δύναμη τάση-αντίστασης | Κάτω από την επίδραση 3000V, 1min, μη-οπή, και κανένας τόξο-πέρα |
| Μήκος κύματος | 850nm, 1310nm, 1550nm |
Περιγραφή:
Η οπτική μονάδα πλαισίων διανομής ODF χρησιμοποιείται για τη λήξη και τη διανομή του οπτικού καλωδίου σπονδυλικών στηλών στο σύστημα επικοινωνιών ινών.
Με την επιτροπή μπαλωμάτων ODF, είναι εύκολο να πραγματοποιηθεί η σύνδεση, η διανομή και ο κλάδος του καλωδίου οπτικής ίνας.
Το εισαχθε'ν μορφωματικό ράφι διανομής οπτικής ίνας υψηλής ικανότητας χρησιμοποιεί τις μοναδικές δομές όπως οι επιτροπές μπαλωμάτων και τα συρτάρια για να κάνει τη λειτουργία να συνδέσει και της διανομής οπτικής ίνας καταλληλότερα. Επιπλέον, η κάθετη διαδρομή διανομής και οι ενδιάμεσες επιτροπές διανομής χρησιμοποιούνται για να λύσουν αποτελεσματικά το πρόβλημα της διανομής σκοινιού μπαλωμάτων ινών.
Χαρακτηριστικά γνωρίσματα:
1. Πλήρως μορφωματικό σχέδιο και πλήρης μετωπική λειτουργία
2. Σώμα φύλλων χάλυβα κρύου κυλίσματος, το οποίο είναι καλλιτεχνικό και ανθεκτικό
3. Ενσωματώστε να συνδέσει και να συνδέσει με καλώδιο μαζί, μεγιστοποιώντας την υψηλή πυκνότητα
4. Εγκατεστημένος στο τυποποιημένο ράφι 19 ίντσας
5. Κατάλληλος για τα οπτικών ινών καλώδια κορδελλών και μη-κορδελλών
6. Το καθολικό Sc, FC, το ST και LC προσαρμοστών μπορούν να εγκατασταθούν
7. Τα σκοινιά και τα δύο καλωδίων και μπαλωμάτων ινών έχουν το διάστημα αποθήκευσης περισσότερο από 2m
8. Με cold-roll το κιβώτιο χάλυβα, συνδετικός τη μονάδα, τη μονάδα διανομής και την επιτροπή
9. Διάφορο πιάτο επιτροπής για να εγκαταστήσει τη διαφορετική διεπαφή προσαρμοστών
10. Κατάλληλος για τα ενιαία καλώδια ινών και ινών κορδελλών & δεσμών
11. Το ειδικό σχέδιο εξασφαλίζει τα υπερβολικές σκοινιά και τις πλεξίδες ινών στην καλή διαταγή
12. Κανένα διάστημα και εύκολος για τη διαχείριση και τη λειτουργία
Εφαρμογή:
1.Telecommunications
2. Ίνα στο σπίτι (FTTH)
3. ΤΟΠΙΚΌ LAN/ΩΧΡΌΣ
4. CATV
Η διαδικασία εγκαταστάσεων του κιβωτίου
Α. ανοίξτε την μπροστινή κάλυψη του κιβωτίου ή η κορυφή (εάν είναι απαραίτητο), παίρνει κάτω από το δίσκο συναρμογών ινών αφήστε στις ίνες
από την είσοδο ινών και τους καθορίστε στο κιβώτιο οι συσκευές για τη σταθεροποίηση είναι οι ακόλουθες: διευθετήσιμο collet, ανοξείδωτα το δαχτυλίδι καλωδίων ινών & το νάυλον δένουν
Β. Η σταθεροποίηση του πυρήνα χάλυβα (εάν είναι απαραίτητο): περάστε κλωστή στον πυρήνα χάλυβα μέσω της σταθερής συσκευής (προαιρετικής) και τη βίδα κάτω από το μπουλόνι
Γ. η άδεια για 500mm800mm που οι μακριές εφεδρικές ίνες από το ξεφλουδισμένο σημείο του καλωδίου ινών στην είσοδο του δίσκου συναρμογών, την καλύπτουν με τον πλαστικό προστατευτικό σωλήνα, την καθορίζει με τον πλαστικό δεσμό στις τρύπες τύπων Τ ίνες συναρμογών όπως
συνηθισμένος
Δ. αποθηκεύστε τις εφεδρικές ίνες και οι πλεξίδες, συνδέουν τους προσαρμοστές στις αυλακώσεις στο δίσκο ή το πρώτο βούλωμα στους προσαρμοστές και αποθηκεύει έπειτα τις εφεδρικές ίνες, παρακαλώ δώστε προσοχή στην κατεύθυνση του κουλουριάσματος των ινών
Ε. καλύψτε το δίσκο συναρμογών, ωθήστε στο δίσκο συναρμογών ή τον καθορίστε με την αυλάκωση στην άκρη του κιβωτίου
Φ. εγκαταστήστε το κιβώτιο μέσα» τυποποιημένος να τοποθετήσει σε 19 εξοπλισμός.
Γ. συνδέστε το σκοινί μπαλωμάτων ως συνήθως.
