48Fo ο υπαίθριος τοίχος τοποθετεί το οπτικό πλαίσιο διανομής προσαρτημάτων LC ODF ινών

Οπτικό υπαίθριο Sc ST LC πλαισίων ODF 48Fo FC διανομής τοίχος-τύπων

εισαγωγή προϊόντων

Το πλαίσιο διανομής οπτικών ινών παρέχει τις αποδοτικές συνδέσεις καλωδίων μεταξύ των εξωτερικών καλωδίων εγκαταστάσεων και του εξοπλισμού μέσα στα κτήρια και τις εγκαταστάσεις επικοινωνιών.

Το κιβώτιο ενσωματώνει να συνδέσει ινών, την αποθήκευση και τις συνδέσεις καλωδίων μαζί σε μια μονάδα. Μπορούν τα καλώδια ινών να διαχειριστούν και δεσμών των τύπων και τύπων κορδελλών. Είναι με το μεγάλο χώρο εργασίας για να ενσωματώσει την πλεξίδα, τα καλώδια και τους προσαρμοστές για τη διαχείριση ινών.

Αυτό το πλαίσιο διανομής οπτικών ινών σχεδιάζεται για την υπαίθρια τοποθετημένη τοίχος χρησιμοποίηση, cold-roll ο χάλυβας, με τους δίσκους πιάτων προσαρμοστών & συναρμογών σε μια πλευρά για να συνδέσει, τη διανομή και τη διαχείριση ινών.


Χαρακτηριστικά γνωρίσματα

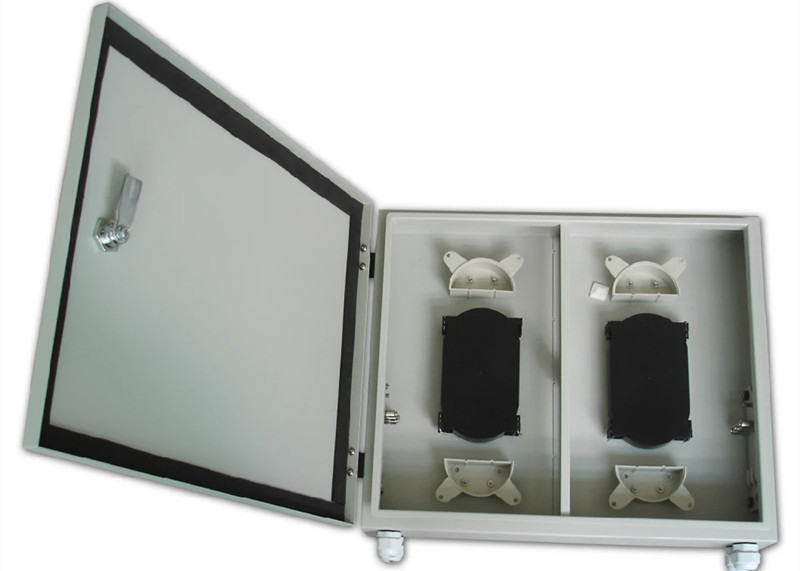

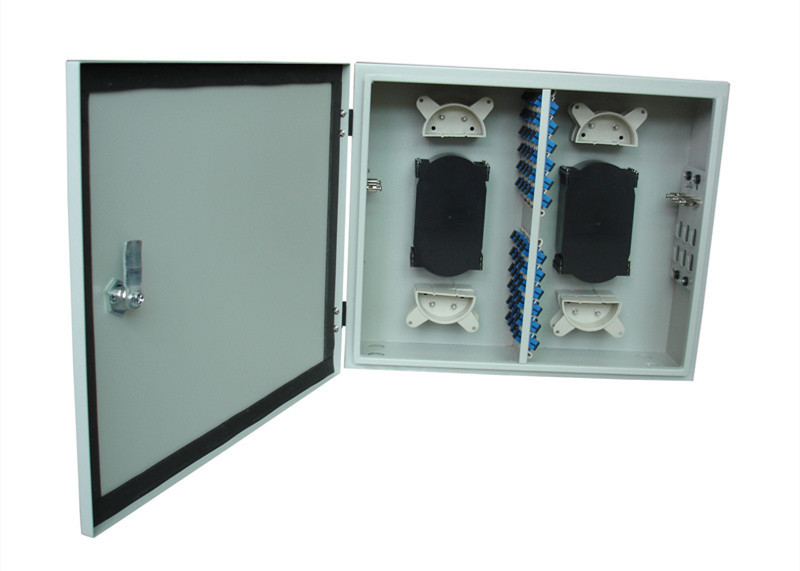

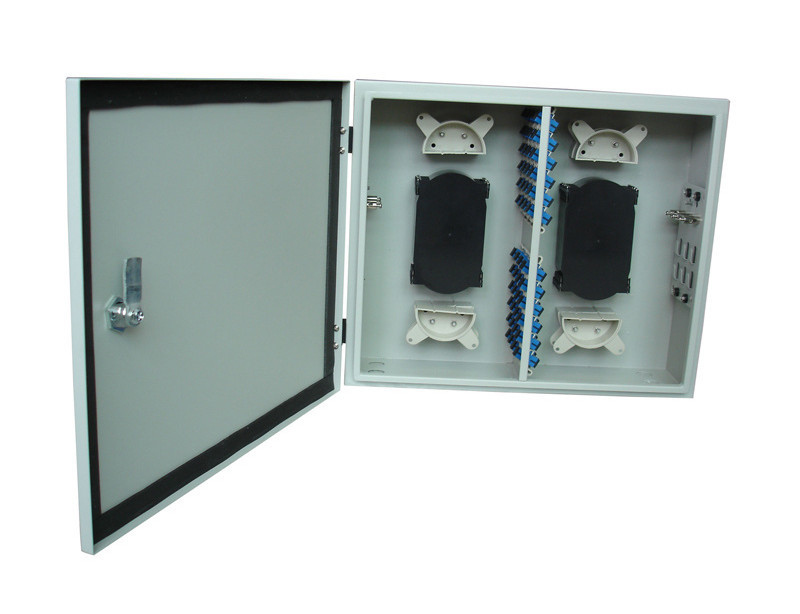

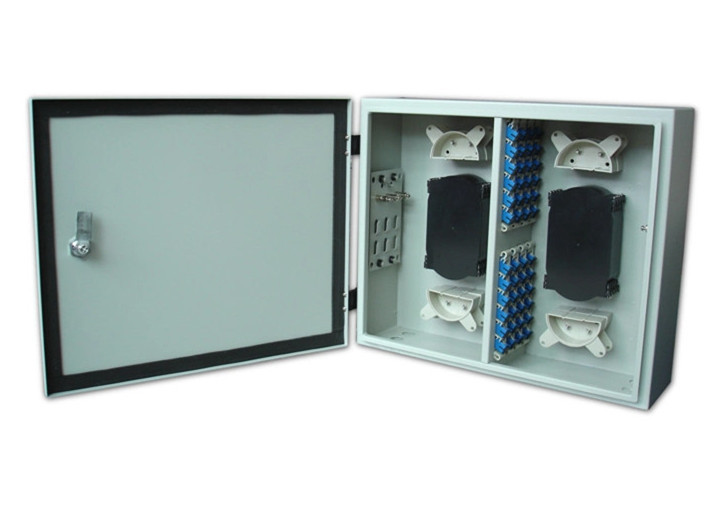

• Αποτελείται από το σώμα περίπτωσης, τον οπτικό δίσκο συναρμογών ινών και το καθορίζοντας πλαίσιο προσαρμοστών.
• Διαιρείται σε δύο μέρη, κάποιος συνδέει με τα οπτικά καλώδια για τη σύνδεση τήξης μεταξύ του οπτικού καλωδίου και της πλεξίδας ινών και άλλο συνδέει με το σκοινί μπαλωμάτων. Συνδυάστε την τήξη και τη σύνδεση, την εκμετάλλευση ινών πλεονάσματος, και την εκμετάλλευση σκοινιού μπαλωμάτων στην ολοκλήρωση
• Οι ίνες πλεονάσματος μπορούν να στριφτούν γύρω από δύο ειδικά πλαστικά δαχτυλίδια, τα οποία εξασφαλίζουν ότι η κάμπτοντας ακτίνα είναι μεγαλύτερη από 40mm.
• Υιοθετήστε το καθορίζοντας πλαίσιο προσαρμοστών 8 λιμένων για να καθορίσετε τους προσαρμοστές που διαθέσιμος για τους διαφορετικούς τύπους προσαρμοστών, εύκολους για τη λειτουργία και αποφύγετε οποιοι δήποτε   απροσδόκητη ζημία στην ίνα.
• Το καλώδιο μπορεί να οδηγήσει μέσα από το κατώτατο σημείο του κιβωτίου, η είσοδος είναι κάτω από την προστασία των ειδικών λαστιχένιων μερών.
•  Πλαστικός δίσκος ABS μέσα, 12cores ανά δίσκο.
•  Δίσκοι συναρμογών και σε μια πλευρά ή τις δύο πλευρές διαθέσιμη.
•  Διαφορετικό πιάτο προσαρμοστών διαθέσιμο: FC, SC, LC, ST…
•  Λιμένες εισόδων καλωδίων κατάλληλοι για την ενιαία ίνα, τα καλώδια ινών δεσμών & κορδελλών.
•  Το λογικό σχέδιο εξασφαλίζει ότι τα καλώδια είναι στην καλή διαταγή.

•  Τοποθετημένος τοίχος τύπος, υπαίθρια χρησιμοποίηση, IP65 πόλος που τοποθετούνται & κατώτατη βάση διαθέσιμη.

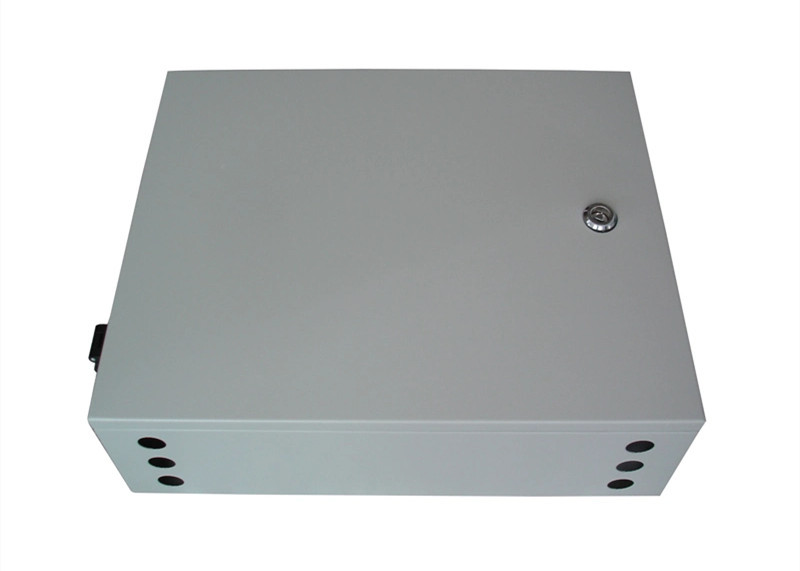

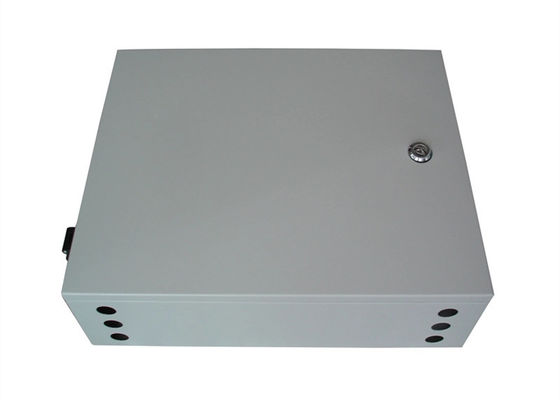

•  Με την κλειδαριά στη μπροστινή πόρτα.
•  12, 24, 48, 96… ικανότητα που προσαρμόζεται.


ΙΙΙ, προδιαγραφή:

Διαδικασία εγκατάστασης

• ανοίξτε την πόρτα του κιβωτίου, οδηγήστε το οπτικό καλώδιο στο κιβώτιο διανομής, κόψτε το καλώδιο για 1m, και πάρτε το κατάλληλο μήκος (περίπου   1.5m), έπειτα λουρίδα η εξωτερική προστατευτική θήκη. Η άδεια 85mm ενισχυμένος καλώδιο πυρήνας και κομμένο μέρος πλεονάσματος, παρεμβάλλει τον ενισχυμένο πυρήνα   στο pressboard, το σφίγξτε έπειτα.
• παρεμβάλτε τα οπτικά καλώδια που ξεφλουδίζονται στο σωλήνα PVC (περίπου 0.9m), και τα στρίψτε γύρω από τους δίσκους αποθήκευσης ινών, το καθορίστε με το νάυλον δεσμό   ο κολπίσκος του δίσκου συναρμογών.
• οι προσαρμοστές ενθέτων στο καθορίζοντας πλαίσιο προσαρμοστών 6 λιμένων, έπειτα αποτύπωση το πλαίσιο, συνδέουν τους προσαρμοστές και οι πλεξίδες, κρατούν την πλεξίδα γύρω από το στυλοβάτη δύο που ανωτέρω και φυσήξτε τους δίσκους.
•  πάρτε το δίσκο συναρμογών από το κιβώτιο, προστατεύστε το σημείο τήξης και σύνδεσης με τη θερμότητα - το shrinkable μανίκι, κατόπιν που τέθηκε το στο αυλάκι του δίσκου συναρμογών, εξανάβαλε την κάλυψη στο δίσκο. Επαναφέρετε το δίσκο συναρμογών και τον καθορίστε στο κιβώτιο με τις βίδες.
•  οδηγήστε το σκοινί μπαλωμάτων στο κιβώτιο μέσω των ειδικών λαστιχένιων μερών και συνδέστε με τους προσαρμοστές, το άλλο τέλος των συνδέσεων σκοινιού μπαλωμάτων με   οπτικές συσκευές.
•  κλείστε το κιβώτιο, τοποθετήστε στον τοίχο μετά από να σφραγίσει που επιβεβαιώνεται.

 Εξαρτήματα

•  χειρωνακτικό 1 κομμάτι εγκαταστάσεων
•  θερμότητα - shrinkable μανίκι 24 ραβδί
•  Προστατευτικός σωλήνας 1m 1.5m PVC
•  νάυλον δεσμός 8 ραβδί
