Ο τοίχος 48 πυρήνων τοποθετεί τον υπαίθριο αδιάβροχο 48F LCD διανομής ινών προσαρμοστή κιβωτίων

Ο υπαίθριος τοίχος τοποθετεί την περίφραξη ινών στεγανοποιεί τον προσαρμοστή Sc ST LCD 48 πυρήνων FC

Ι, εισαγωγή προϊόντων

Αυτό το οπτικό κιβώτιο διανομής μπορεί να χρησιμοποιηθεί στη σύνδεση και την αποστολή των υπαίθριων συνδέσεων επικοινωνίας οπτικής ίνας, διαθέσιμες για τη σύνδεση του οπτικού καλωδίου, του σκοινιού οπτικής ίνας και μπαλωμάτων, με τα πλεονεκτήματα της καλλιτεχνικής εμφάνισης, της κατάλληλης λειτουργίας και της μακριάς ζωής υπηρεσιών.

ΙΙ, χαρακτηριστικά γνωρίσματα

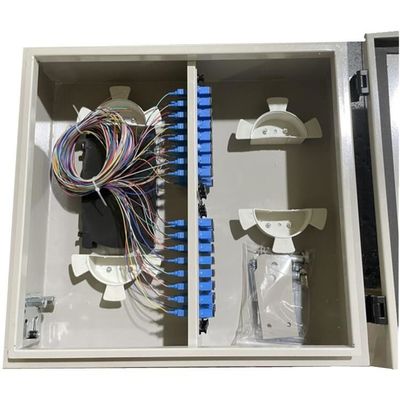

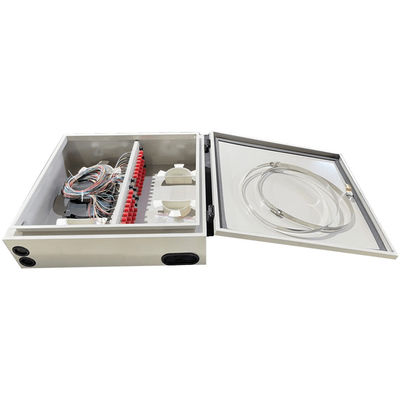

• αποτελείται από το σώμα περίπτωσης, τον οπτικό δίσκο συναρμογών ινών και το καθορίζοντας πλαίσιο προσαρμοστών.
• διαιρείται σε δύο μέρη, κάποιος συνδέει με τα οπτικά καλώδια για τη σύνδεση τήξης μεταξύ του οπτικού καλωδίου και της πλεξίδας ινών και άλλο συνδέει με το σκοινί μπαλωμάτων. Συνδυάστε την τήξη και τη σύνδεση, την εκμετάλλευση ινών πλεονάσματος, και την εκμετάλλευση σκοινιού μπαλωμάτων στην ολοκλήρωση
• οι ίνες πλεονάσματος μπορούν να στριφτούν γύρω από δύο ειδικά πλαστικά δαχτυλίδια, τα οποία εξασφαλίζουν ότι η κάμπτοντας ακτίνα είναι μεγαλύτερη από 40mm.
• υιοθετήστε το καθορίζοντας πλαίσιο προσαρμοστών 6 λιμένων για να καθορίσετε τους προσαρμοστές που διαθέσιμος για τους διαφορετικούς τύπους προσαρμοστών, εύκολους για τη λειτουργία και αποφύγετε οποιοι δήποτε   απροσδόκητη ζημία στην ίνα,
• το καλώδιο μπορεί να οδηγήσει μέσα από το κατώτατο σημείο του κιβωτίου, η είσοδος είναι κάτω από την προστασία των ειδικών λαστιχένιων μερών.

ΙΙΙ, προδιαγραφή:

IV, διαδικασία εγκαταστάσεων

• ανοίξτε την πόρτα του κιβωτίου, οδηγήστε το οπτικό καλώδιο στο κιβώτιο διανομής, κόψτε το καλώδιο για 1m, και πάρτε το κατάλληλο μήκος (περίπου   1.5m), έπειτα λουρίδα η εξωτερική προστατευτική θήκη. Η άδεια 85mm ενισχυμένος καλώδιο πυρήνας και κομμένο μέρος πλεονάσματος, παρεμβάλλει τον ενισχυμένο πυρήνα   στο pressboard, το σφίγξτε έπειτα.
• παρεμβάλτε τα οπτικά καλώδια που ξεφλουδίζονται στο σωλήνα PVC (περίπου 0.9m), και τα στρίψτε γύρω από τους δίσκους αποθήκευσης ινών, το καθορίστε με το νάυλον δεσμό   ο κολπίσκος του δίσκου συναρμογών.
• οι προσαρμοστές ενθέτων στο καθορίζοντας πλαίσιο προσαρμοστών 6 λιμένων, έπειτα αποτύπωση το πλαίσιο, συνδέουν τους προσαρμοστές και οι πλεξίδες, κρατούν την πλεξίδα γύρω από το στυλοβάτη δύο που ανωτέρω και φυσήξτε τους δίσκους.
•  πάρτε το δίσκο συναρμογών από το κιβώτιο, προστατεύστε το σημείο τήξης και σύνδεσης με τη θερμότητα - το shrinkable μανίκι, κατόπιν που τέθηκε το στο αυλάκι του δίσκου συναρμογών, εξανάβαλε την κάλυψη στο δίσκο. Επαναφέρετε το δίσκο συναρμογών και τον καθορίστε στο κιβώτιο με τις βίδες.
•  οδηγήστε το σκοινί μπαλωμάτων στο κιβώτιο μέσω των ειδικών λαστιχένιων μερών και συνδέστε με τους προσαρμοστές, το άλλο τέλος των συνδέσεων σκοινιού μπαλωμάτων με   οπτικές συσκευές.
•  κλείστε το κιβώτιο, τοποθετήστε στον τοίχο μετά από να σφραγίσει που επιβεβαιώνεται.

 εξαρτήματα

•  χειρωνακτικό 1 κομμάτι εγκαταστάσεων
•  θερμότητα - shrinkable μανίκι 24 ραβδί
•  Προστατευτικός σωλήνας 1m 1.5m PVC
•  νάυλον δεσμός 8 ραβδί
