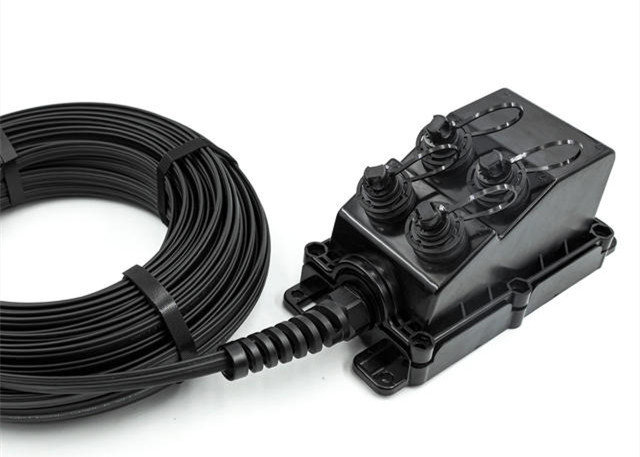

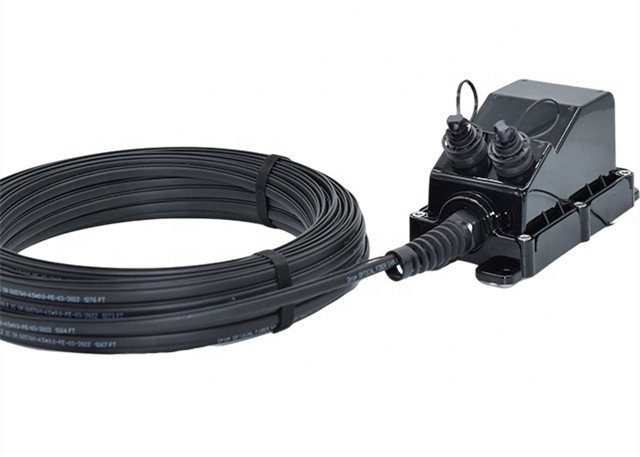

6 τελικό κιβώτιο συνημμένων υπηρεσιών Multiport οπτικών ινών ινών MST με τα συμβατά 1$Α καλώδια πτώσης OptiTap
Τελική (MST) περάτωση FastConnect κιβωτίων υπηρεσιών Multiport που χρησιμοποιείται για τα σημεία πρόσβασης του δικτύου FTTx-ODN. Είναι ένα προϊόν με όλα τα καλώδια κολπίσκων και εξόδου προ-που συνδέονται, εξαλείφοντας την ανάγκη του ανοίγματος περάτωσης και να συνδέσει ινών. Όλοι οι λιμένες είναι εξοπλισμένοι με τους προσαρμοστές. Οι χειριστές δεν πρέπει να συνδέσουν τις ίνες ή τα ανοικτά κιβώτια κατά τη διάρκεια της επέκτασης ODN, η οποία βελτιώνει την αποδοτικότητα φοuρνητuρε υπηρεσιών. Το κιβώτιο MST είναι μια νέα οικονομική διανεμημένη ίνα λύση για την υπαίθρια χρήση. Συγκρίνετε τα παραδοσιακά προϊόντα, το κιβώτιο MST είναι εύκολο να λειτουργηθεί και έχει την υψηλή συμβατότητα. Μειώνει το συνολικό κόστος της λειτουργίας (TCO) από 15-30%.
Μπορεί να χρησιμοποιηθεί για το τοίχος-μοντάρισμα, την εναέρια εγκατάσταση ή την εγκατάσταση πόλων εκμετάλλευσης, που εδρεύουν στη διαφορετική κατάσταση. Κιβώτιο MST όχι μόνο που χρησιμοποιείται στον τομέα FTTH, αλλά και που χρησιμοποιείται σε FTTA ή άλλο σκληρό περιβάλλον.
Χαρακτηριστικά γνωρίσματα:
Υψηλή συμβατότητα: μπορέστε να είστε συγκεντρωμένο ODVA, Hconn, μίνι προσαρμοστής Sc, PLC, MPO ή δύναμης.

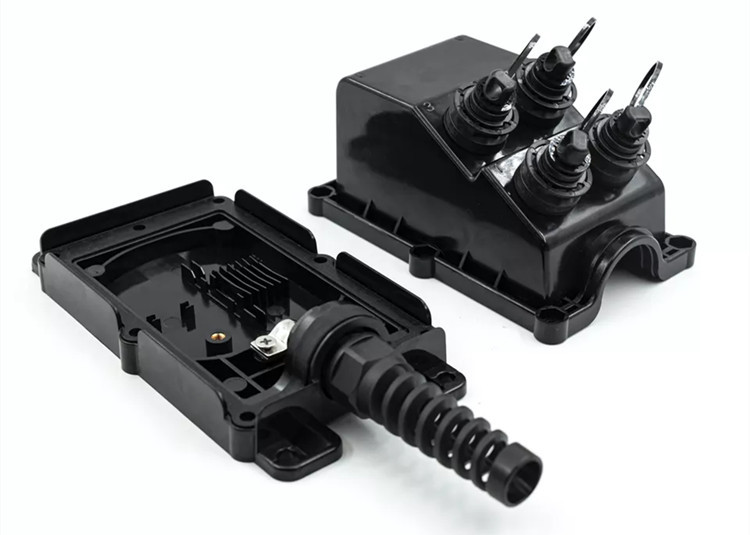

Εργοστάσιο-σφραγισμένη ή συνέλευση τομέων.
Αρκετά ισχυρός: εργασία κάτω από 1200N που τραβά το μακροπρόθεσμο δύναμης.

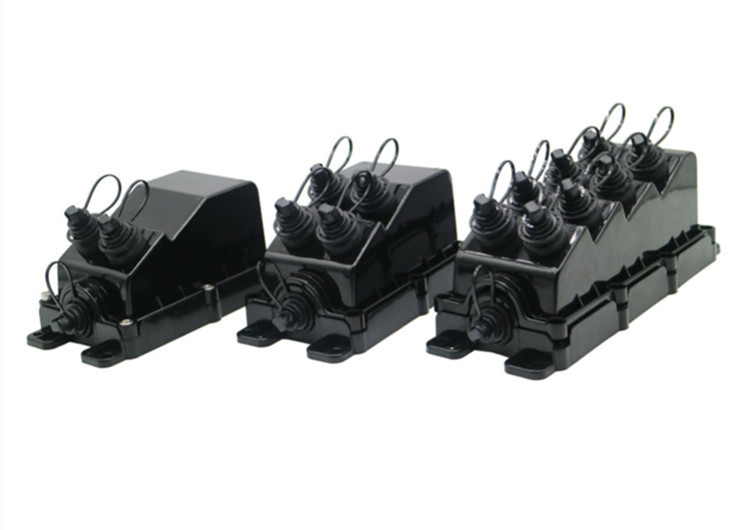

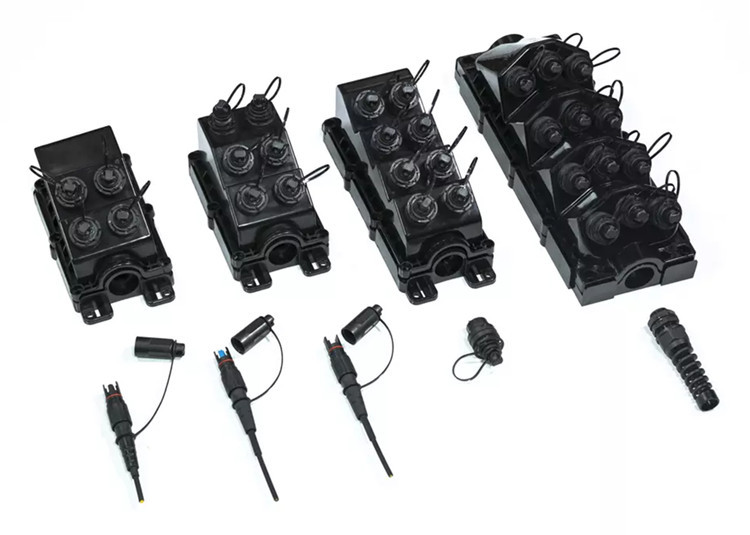

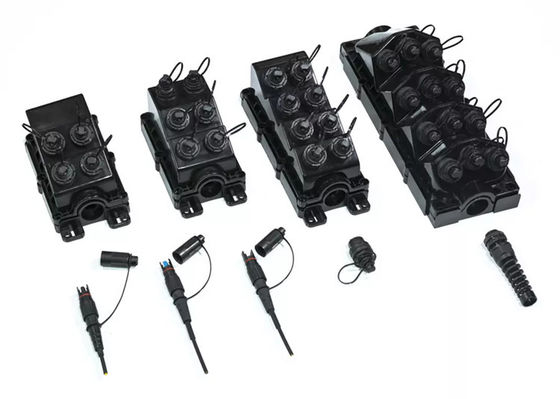

Από 2 έως 12 λιμένες για τους ενιαίους ή multifiber σκληρούς συνδετήρες.
Διαθέσιμο με το PLC ή τη συναρμογή το μανίκι για την ίνα διαιρεί.
IP67 αδιάβροχη εκτίμηση.
Να τοίχος-τοποθετήσει, εναέρια εγκατάσταση ή κράτημα της εγκατάστασης πόλων.
Η μειωμένα επιφάνεια και τον το ύψος γωνίας δεν σιγουρεύονται κανέναν συνδετήρα που παρεμβαίνει κατά λειτουργία.
Οικονομικώς αποδοτικός: εκτός από το λειτουργούντα χρόνο 40%.
Ανταποκριθείτε στα πρότυπα IEC 61753-1.
Προδιαγραφές:
| Διαστάσεις (LxWxH) | 210x105x93 (4Core) |
| Προστασία εισόδου | IP68 |
| Θερμοκρασία εργασίας | -40~85℃ |
| Μέλος δύναμης καλωδίων | Θωρακισμένος ή μη-θωρακισμένος |
| Τύπος καλωδίων | Υβρίδιο ή μη-υβρίδιο |
| Στρογγυλό καλώδιο OD | 5.0mm 14.0mm |
| Επίπεδη διάσταση καλωδίων | 4.6x8.9mm |
| Υλικό σακακιών καλωδίων | LSZH, PE Ή TPU |
| Κάμπτοντας ακτίνα | 20D |
| Αντίσταση συντριβής καλωδίων | μακροπρόθεσμο 200N/cm |
| Εκτατή δύναμη | 1200N μακροπρόθεσμο |
| UV αντίσταση | ISO 4892-3 |
| Εκτίμηση πυροπροστασίας | UL94-V0 |
| Αριθμός του PLC | 1~2pcs |
| Αριθμός μανικιών προστασίας τήξης | 1~24pcs |
| Εγκατάσταση | Τοίχος/Πολωνός/κεραία που τοποθετούνται |
Εφαρμογές:
Τομέας FTTH
Παραδοσιακή χρήση ONU ή FDH λύσης (οπτική πλήμνη διανομής μονάδων δικτύων/ίνα), όταν φθάνει το οπτικό καλώδιο κορμών έξω από τα μέγαρα και τις βίλες. Η περίφραξη FTTX μπορεί να αντικαταστήσει ONU ή FDH επειδή έχει τη λειτουργία διανομής ινών. Μέσα, μπορεί να είναι σταθερό 2-4pcs 1*8 ή PLC 1*16, και μπορεί να είναι τεθειμένα μανίκια προστασίας συναρμογών ινών 24pcs. Μετά από να ζευγαρώσει με τον προσυναρμολογημένο αδιάβροχο συνδετήρα 1-48F IP67, η περίφραξη FTTX μπορεί να συνδέσει κάθε μέγαρο και βίλα ή το σιλό χαμηλής τάσης άμεσα. Μπορεί να καθοριστεί έξω από τα μέγαρα και τις βίλες, ή την εγκατάσταση πόλων εκμετάλλευσης. Η περίφραξη FTTX μπορεί να μειώσει την απώλεια σημάτων μέσω του λιγότερου συνδέοντας κόμβου. Για στην προσυναρμολογημένη FTTX περίφραξη εργοστασίων, δεν είναι κανένας χειριστής υψηλής ικανότητας ανάγκης λόγω καμίας λειτουργίας συναρμογών ινών. Η αποδοτικότητα εγκατάστασης μπορεί να αυξηθεί από 40%.
Τομέας FTTA
Παραδοσιακά, μακρινή ραδιο μονάδα (RRU) και μονάδα ζωνών βάσεων οικοδόμησης (BBU) που συνδέεται με το καλώδιο οπτικής ίνας, forme τεχνολογία δικτύων αστεριών. Κάθε ανάγκη ένα RRU διπλή υπαίθρια σύνδεση καλωδίων με BBU. Η εγκατάσταση θα χρειαστεί περισσότερο χρόνο και το κόστος θα είναι εργασία περιφράξεων high.FTTX ως συνάθροιση/κιβώτιο Demark, σύνδεση RRU και BBU από κοινού. Από BBU στην περίφραξη FTTX, χρειαστείτε μόνο ένα υβριδικό καλώδιο πολυ-ινών. Κατόπιν η περίφραξη FTTX διαιρεί τις ίνες σε κάθε RRU μέσω των προσυναρμολογημένων αδιάβροχων συνελεύσεων καλωδίων IP67. RRU μπορεί να πάρει τη δύναμη μέσω του συγκεντρωμένου συνδετήρα δύναμης σε FTTX Enclosure.It μπορεί να αποφύγει τον άχρηστο διπλασιασμό.
