Ινών διανομής τελικό cFat πρόσβασης ινών γραφείου 288Core οπτικών ινών πλημνών FDH το υπαίθριο
1. Προδιαγραφή
|
Παράμετροι |
|
|
Πρότυπο |
TW-cbsmc-288A |
|
Μέγιστο. Αριθ. των πυρήνων |
288F Sc, ή 576F LC |
|
Τύπος θραυστών |
Τύπος ABS |
|
Μέγιστο. Αριθ. των θραυστών |
10 |
|
Τύπος δίσκων συναρμογών |
12 πυρήνες/δίσκος ή 24 πυρήνες |
|
Μέγιστο. Αριθ. του δίσκου συναρμογών |
24 ή 24 |
|
Υλικό γραφείου |
SMC |
|
Επιτροπή προσαρμοστών |
FC τετράγωνο, Sc, DLC (τύπος Sc) |
|
Αντίσταση μόνωσης (MΩ) |
1000 @500V (συνεχές ρεύμα) |
|
Αντίσταση της τάσης (V/min) |
3000 (συνεχές ρεύμα), καμία διακοπή, καμία ανάφλεξη πυρκαγιάς |
|
Τύπος εγκατάστασης |
Έδαφος |
|
Εκτίμηση προστασίας |
IP65 |
|
Λειτουργούσα θερμοκρασία (°C) |
-40~ +60 |
|
Διαστάσεις (χιλ.) |
1450*750*320MM |
|
Βάρος (κλ) |
80 |
Χαρακτηριστικά γνωρίσματα:
1. Απόδοση υψηλής έντασης και anti-erosion
2. Ικανός να αντιμετωπίσει την απότομη κλιματική αλλαγή και το ακραίο περιβάλλον
3. Η ικανότητα μπορεί να προσαρμοστεί ελαστικά όπως απαιτείται
4. Η εγκατάσταση είναι γρήγορη και κατάλληλη
5. Η ενσωματωμένη άμεση μονάδα συναρμογών είναι ικανή για την άμεση λειτουργία σύνδεσης
6. Το τέλειο σχέδιο της δρομολόγησης καλωδίωσης ινών θα μπορούσε να διευκολύνει τη διαχείριση και τη συντήρηση των ινών
7. Με τις ασφαλείς και αξιόπιστες στερεώνοντας και στηρίζοντας συσκευές προστασίας για την οπτική ίνα
8. Εφαρμόσιμος λουρί-διαμορφωμένος και μη διαμορφωμένος ίνες.
9. Μεγάλη περιεκτικότητα: η μέγιστη ικανότητα διανομής είναι 96 πυρήνες, 144 πυρήνες, 288 πυρήνες, και 576 πυρήνες τέσσερις τύποι καλωδίων οπτικής ίνας, και η ικανότητα της άμεσης συγκόλλησης είναι ενιαία, 120 πυρήνες -240 πυρήνες, και 240 πυρήνες -480 αφαιρούν τον πυρήνα τα καλώδια οπτικής ίνας κορδελλών.
10. Το γραφείο υιοθετεί τα ειδικά υψηλής αντοχής αντιδιαβρωτικά υλικά, έχει καλούς αδιάβροχο, την αντι-συμπύκνωση, τις ιδιότητες αντίστασης υγρασίας, και μπορεί να σταθεί τα διάφορα δυσμενή αποτελέσματα που προκαλούνται από το κλίμα και το περιβάλλον.
11. Το γραφείο είναι εξοπλισμένο με τον οριζόντιο αγωγό καλωδίωσης, και καθιστά το σχεδιάγραμμα οπτικών καλωδίων λογικότερο και καθαρό.
12. Υιοθετεί την τελικές συγκόλληση και τη διανομή ενσωμάτωσης δίσκων. Η ένωση και η διανομή εκτελούνται στο ίδιο επίπεδο, το οποίο καθιστά τη λειτουργία κατάλληλη, μειώνει το μήκος της ίνας ουρών κορδελλών και χαμηλώνει το κόστος.
13. Η τελική ενότητα υιοθετεί τον οριζόντιο κτίζει σύρω-έξω με 12 πυρήνες όπως μια μονάδα, κάθε πυρήνας μπορεί να συρθεί έξω χωριστά, ο οποίος το καθιστά κατάλληλο να λειτουργήσει στη διανομή, και μειώνει τον αριθμό κάμψεων που προκύπτουν από τη διανομή της ίνας ουρών.
14. Ο θραύστης οπτικής ίνας είναι δομικά λογικός, ο πυρήνας καλωδίων οπτικής ίνας είναι τυλιγμένος με το μανίκι, και η καθορίζοντας, στηρίζοντας και άλλη λειτουργία στο καλώδιο οπτικής ίνας μπορεί να εκτελεσθεί, χωρίς αφαίρεση του θραύστη οπτικής ίνας.
Εφαρμογές:
1. Δίκτυο τοπικής περιοχής
2. Δίκτυο CATV
3. Πρόγραμμα συστημάτων FTTH FTTx
4. Δίκτυο ευρείας περιοχής.

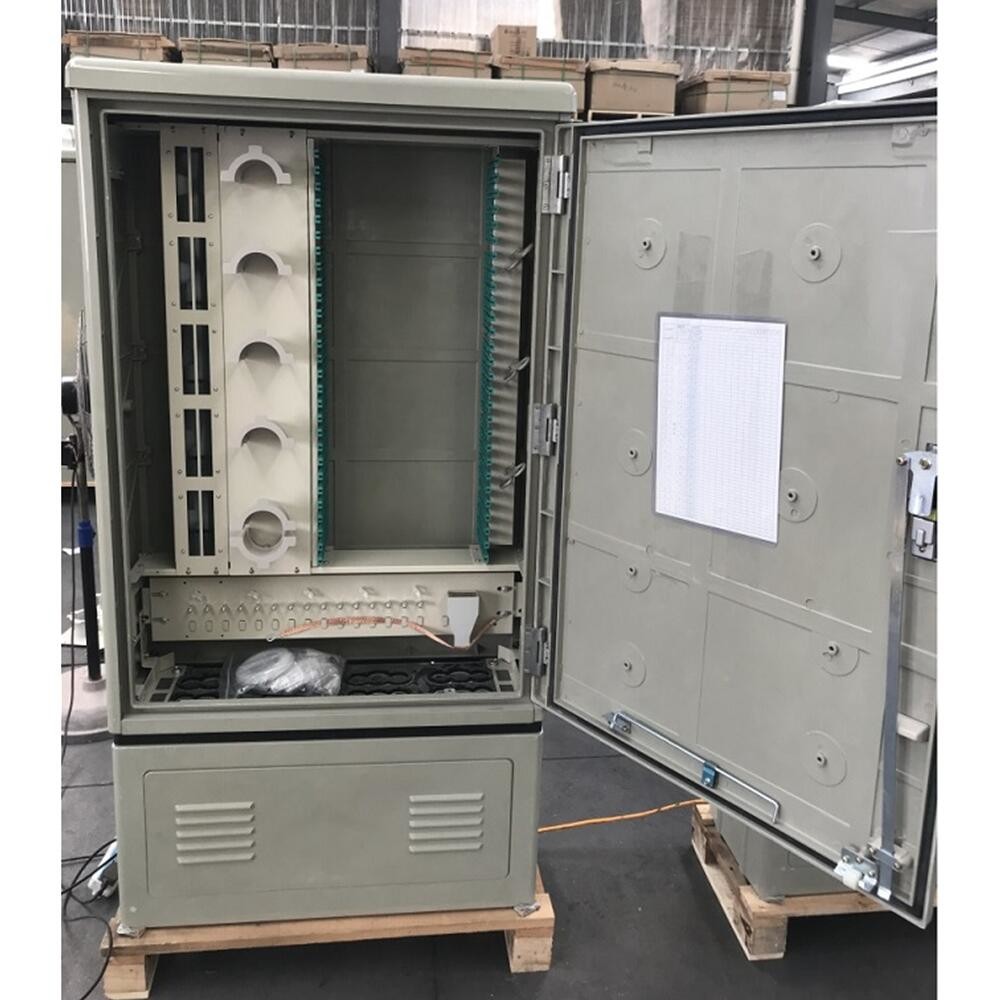

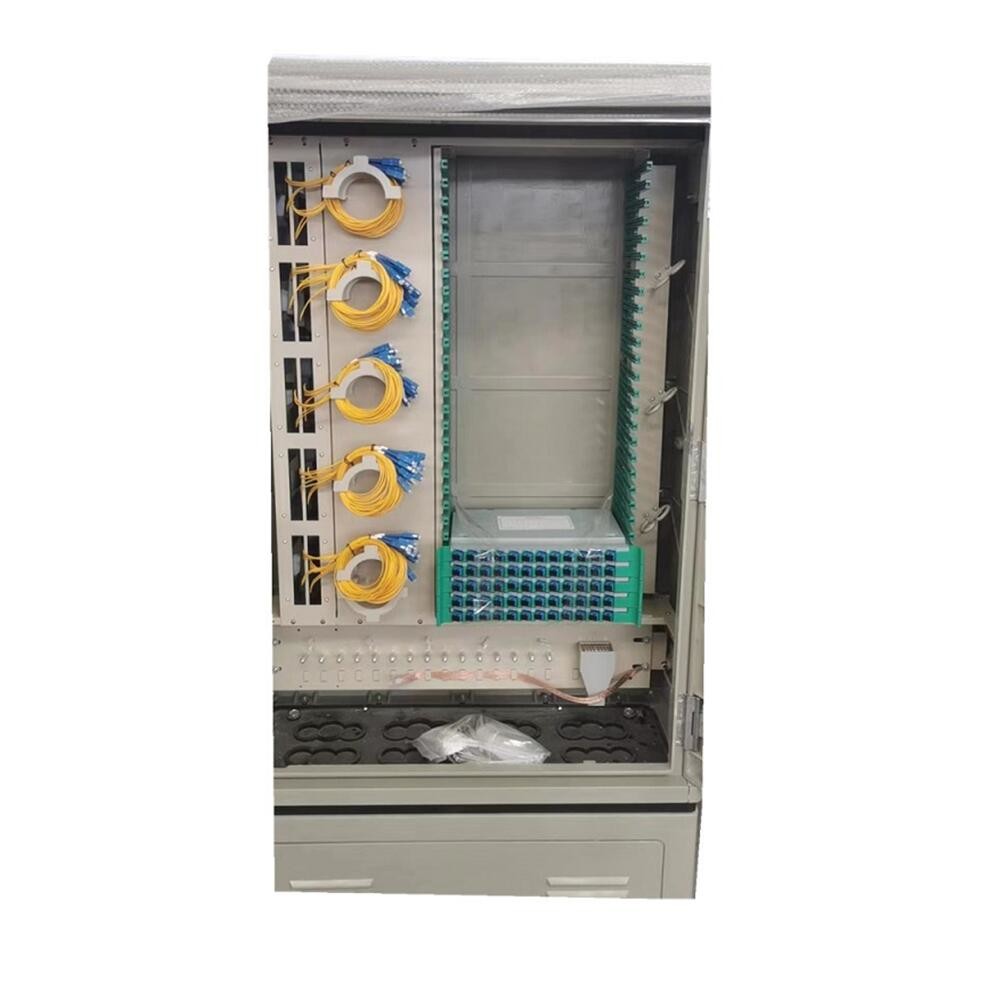

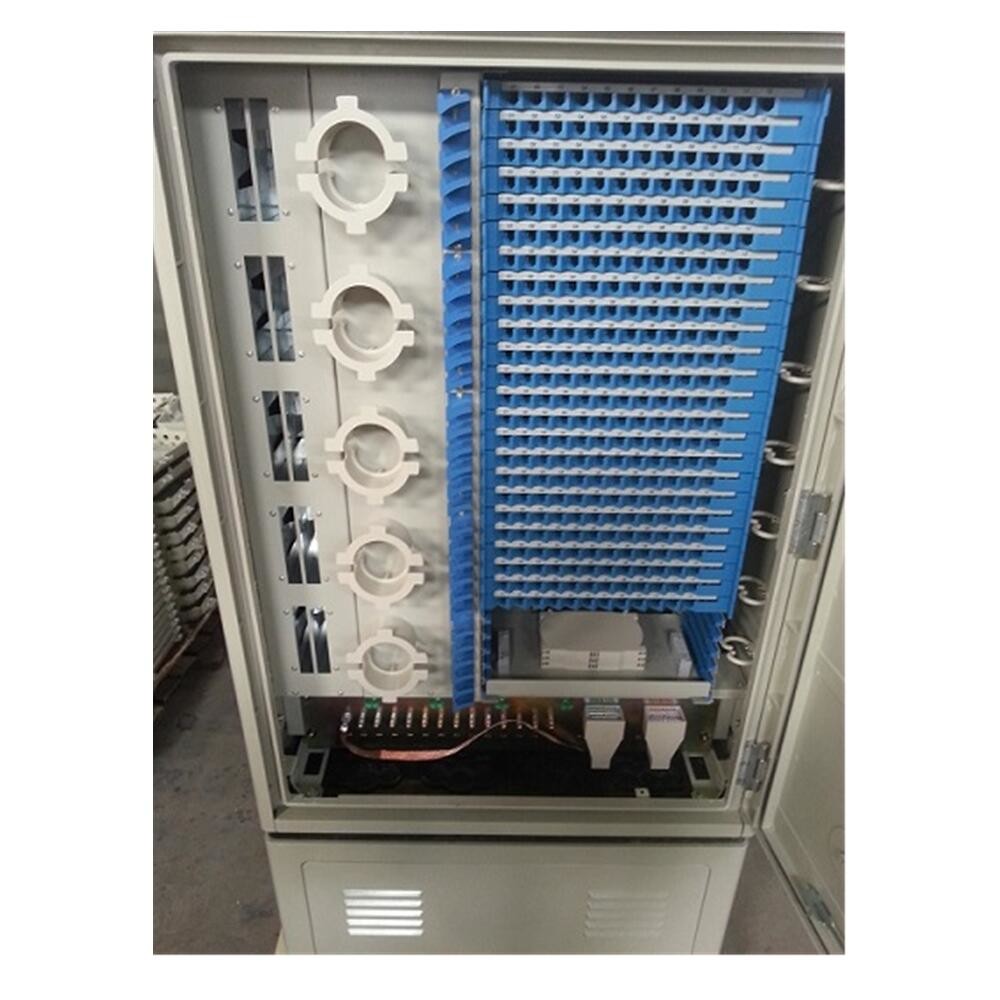

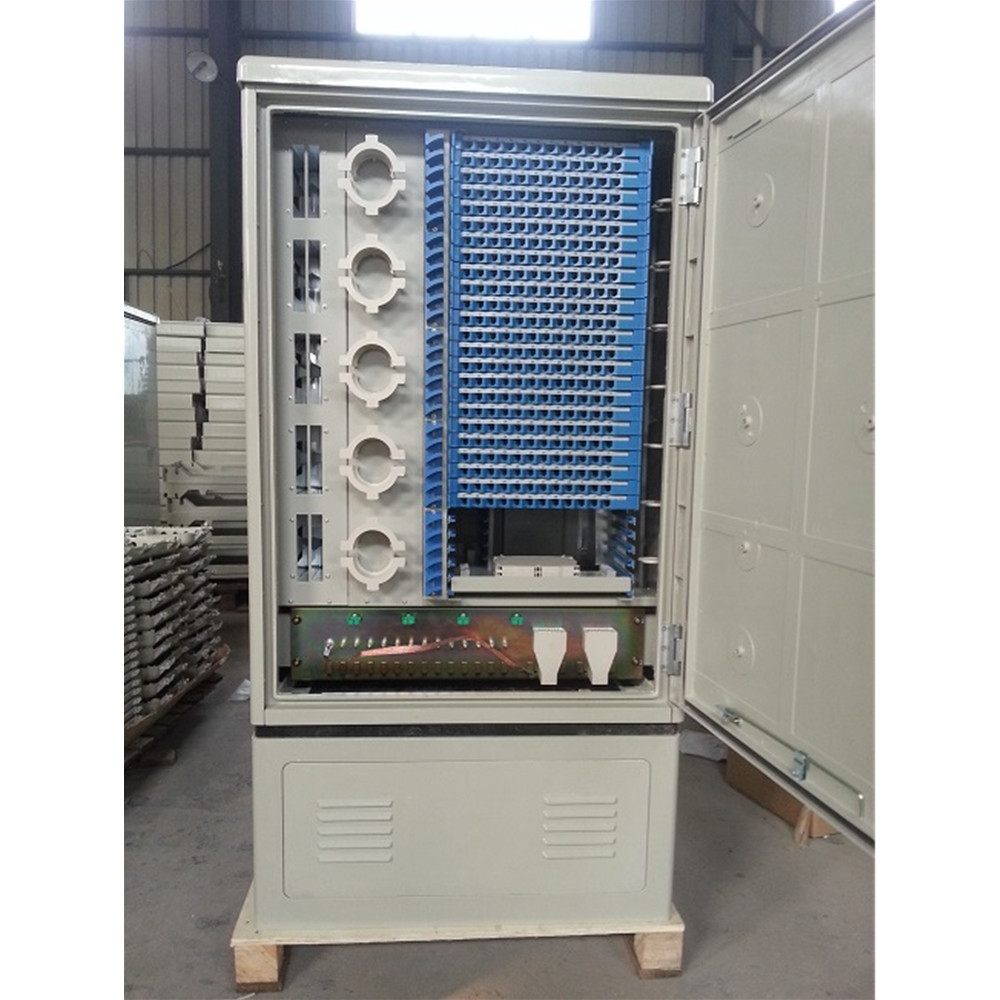

Περισσότερες φωτογραφίες για την αναφορά:
